產品名稱：粉狀物料濃相輸送系統
產品簡介：
氧化鋁貯運以濃相輸送技術輸送物料，其屬氣力輸送中的靜壓輸送技術。濃相輸送在輸送過程中直接利用壓縮空氣的靜壓能來推動物料，且物料是以非懸浮態栓狀流動，因此要求的風速低，不存在動能轉換和顆粒間的摩擦損失，故能耗、管壁磨損和氧化鋁破損比稀相低。在系統中，濃相管采用內套管氣力輸送技術。內套管技術是解決高磨損、大輸送能力、遠距離輸送的理想方案。系統通過輸送管道的自調節內套管實現穩態輸送，并防止了堵管的發生。輸送能力在30—60t/h。
工作原理：
在粉狀物料輸送過程中，壓縮空氣進入壓力罐流化器（排料管），在湍流狀態下將物料流態化，使物料同時通過主輸送管和內套管，內套管上特別設計的開口在主輸送管上形成紊流，在紊流狀態下，物料積聚并分割成料段；其主要工作原理如下：
當主輸送管道中物料發生積聚并可能發生堵管時，由于阻力增大，進入內套管的空氣流量大量增加，內套管內空氣流速迅速增大，導致其中兩個開口氣流射流產生的壓差大于輸送兩點間的料段壓力，使堆積的物料被分割吹散，輸送空氣重新流入主輸送管。重新流入主輸送管的空氣在此區域形成紊流。這樣料段不斷分割、移動、吹散，將物料不斷向前輸送。
輸送管模擬剖面圖

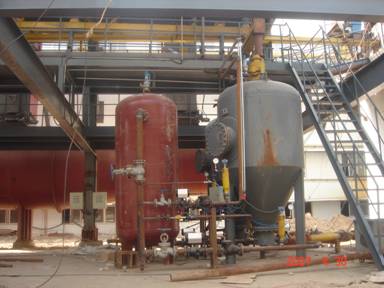

立式濃相罐輸送系統

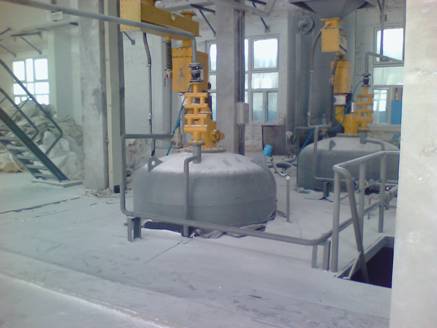

立式濃相管上部結構及雙向模片氣缸鐘罩閥

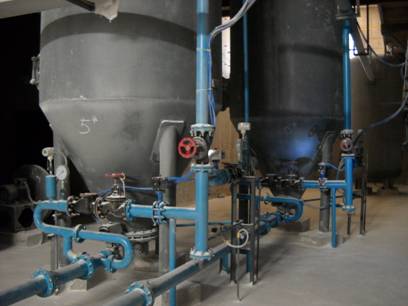

濃相輸送系統

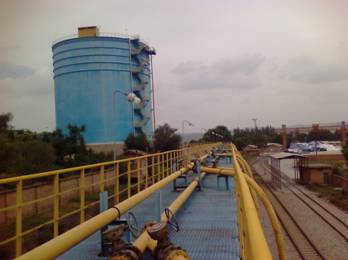

氧化鋁卸料站輸送管路

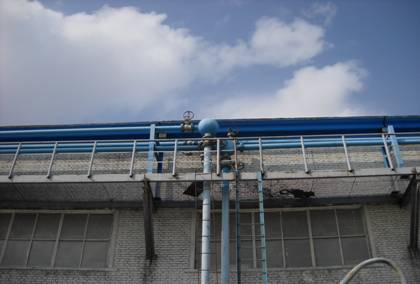

濃相輸送管道及球型轉向器
|
